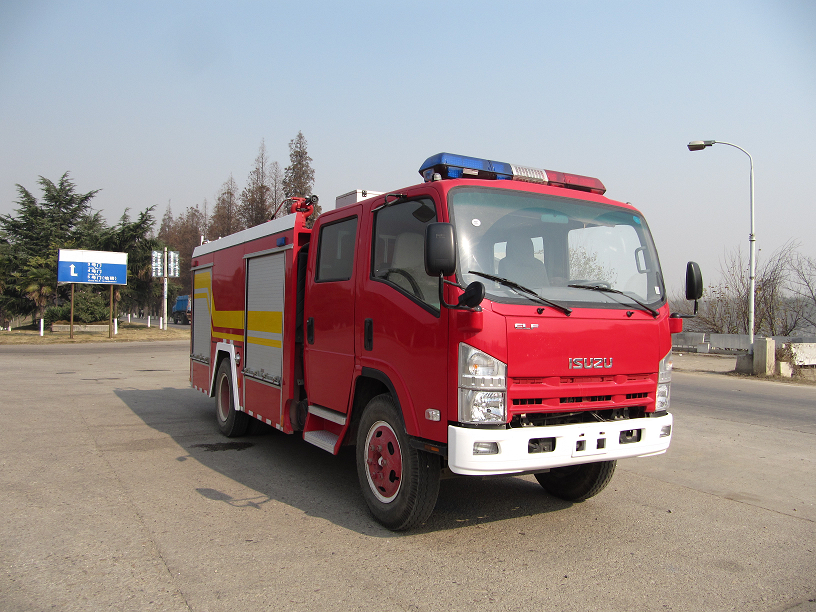

五十铃700P水罐消防车
基本参数
参考价：￥0.00-0.00万
|
一、 底 盘
型 号：庆铃汽车股份有限公司/QL1100A8KAY
发 动 机：庆铃五十铃（重庆）发动机有限公司
型号：4HK1-TC5
外形尺寸（mm）：长：6940 宽：2280 高：2880
排放标准：GB17691-2005(国Ⅴ),GB3847-2005
功率：141kW
驱动型式：后轮驱动
轴 距：3815mm
二、 驾驶室
结 构：双排座驾驶室
座位设置：2+3人
驾驶室内
设 备：除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。
三、 容 罐
容 量：3150Kg
材 质： 优质钢板
结 构： 框架焊接。
设 备：1个人口孔，带有快速锁紧及开启装置。
1个液位指示器。
１个排污口，带不锈钢球阀。
2个注水口（左右各一）

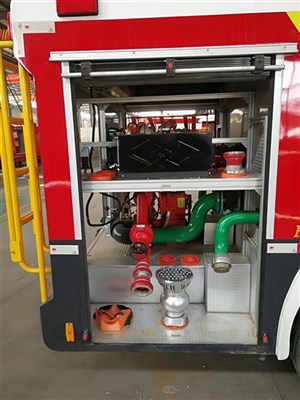

四、 消防泵及管路系统
消防泵：CB10/30消防泵
流 量： 低压30L/s
压 力：低压1.0
安装型式： 后置
管路系统
吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。
出水管路：
两侧各2个出水口；
通过罐到罐顶部有1个直径≥89mm的水炮管路；
放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。
五、 消防炮
型 号：PS30～50D型消防炮
流 量：30（1/s）
射 程：≥45m
压 力：1.0MPa
六、 取力器
型 式：全功率夹心取力器
冷却方式：强制式水冷
润滑方式：飞溅式油润滑
七、 器材箱及泵房
材 质：骨架为优质钢,蒙板为铝合金板粘接结构
结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。
开 门：器材箱左右两侧均有铝合金卷帘门，轻便可靠、噪音小。
器材布置原则
v 所有器材放置确保战斗展开时队员不干涉；
v 按照使用频率和器材重量及外形放置器材；
v 按照战斗编成和器材使用逻辑关系放置器材；
v 按照人体行为科学放置器材。
八、 翻板踏脚
材质：框架为高强度型钢，蒙皮为花纹铝合金板。
结构：采用弹簧与门止口双重固定。
九、电器系统
车顶前面采用长排警灯（位于驾驶室前顶端）；
车顶后配有24V、60W照明灯1只；
车辆两侧上方配有爆闪灯；下方安装侧标志灯；
警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
十、总体技术要求
1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。
2、整车外观保持一定的平整度，且符合有关规定。
3、所有铆接保持一定的密度，符合企标规定。
4、所有焊接牢固，光洁，平整，符合企标规定。
5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十一、随车文件
1）底盘使用说明书 2）底盘质量保修卡
3）底盘维修手册 4）底盘合格证
5）随车工具清单 8）消防车使用说明书
9）消防车消防器材清单 10）消防车合格证
器材配备表
|
类 别 |
序号 |
水罐消防车 |
数量 |
单位 |
备 注 |
|
器材名称 |
|||||
|
随车技术文件 |
1 |
汽车底盘使用说明书 |
1 |
本 |
|
|
2 |
汽车底盘合格证 |
1 |
单 |
|
|
|
3 |
消防泵使用说明书 |
1 |
本 |
|
|
|
4 |
随车附件（工具） |
1 |
套 |
原底盘随车附件、工具 |
|
|
灭 火 器 材 |
1 |
消防吸水管 |
2 |
根 |
4000mm×2 |
|
2 |
滤水器 |
1 |
件 |
|
|
|
3 |
分水器 |
1 |
件 |
|
|
|
4 |
集水器 |
1 |
件 |
|
|
|
5 |
∈65×20m水带 |
6 |
盘 |
常压 |
|
|
6 |
∈80×20m水带 |
2 |
盘 |
常压 |
|
|
7 |
异径接口 |
2 |
件 |
|
|
|
8 |
同型接口 |
1 |
件 |
|
|
|
9 |
消防大斧 |
1 |
件 |
|
|
|
10 |
水带包布 |
4 |
件 |
|
|
|
11 |
护带桥 |
1 |
副 |
|
|
|
12 |
水带挂钩 |
4 |
件 |
|
|
|
13 |
地上消火栓扳手 |
1 |
件 |
|
|
|
14 |
地下消火栓扳手 |
1 |
件 |
|
|
|
15 |
吸水管扳手 |
2 |
件 |
|
|
|
16 |
消防水枪 |
2 |
支 |
直流开关开花各一支 |
|
|
17 |
消防桶 |
1 |
个 |
|
|
|
破拆救生工具 |
1 |
灭火器 |
1 |
具 |
|
|
2 |
铁锹 |
1 |
件 |
|
|
|
3 |
消防腰斧 |
1 |
件 |
|
|
|
4 |
丁字镐 |
1 |
件 |
|
|
|
5 |
铁铤 |
1 |
件 |
|
